Das Lock-System

Stecken. Verriegeln. Sicher verbinden.

Das SmartRocks Lock-System ergänzt das klassische Klemmprinzip um eine zusätzliche mechanische Verriegelung. Dadurch können ausgewählte Bausteine miteinander gesichert und bei Bedarf später wieder gelöst werden.

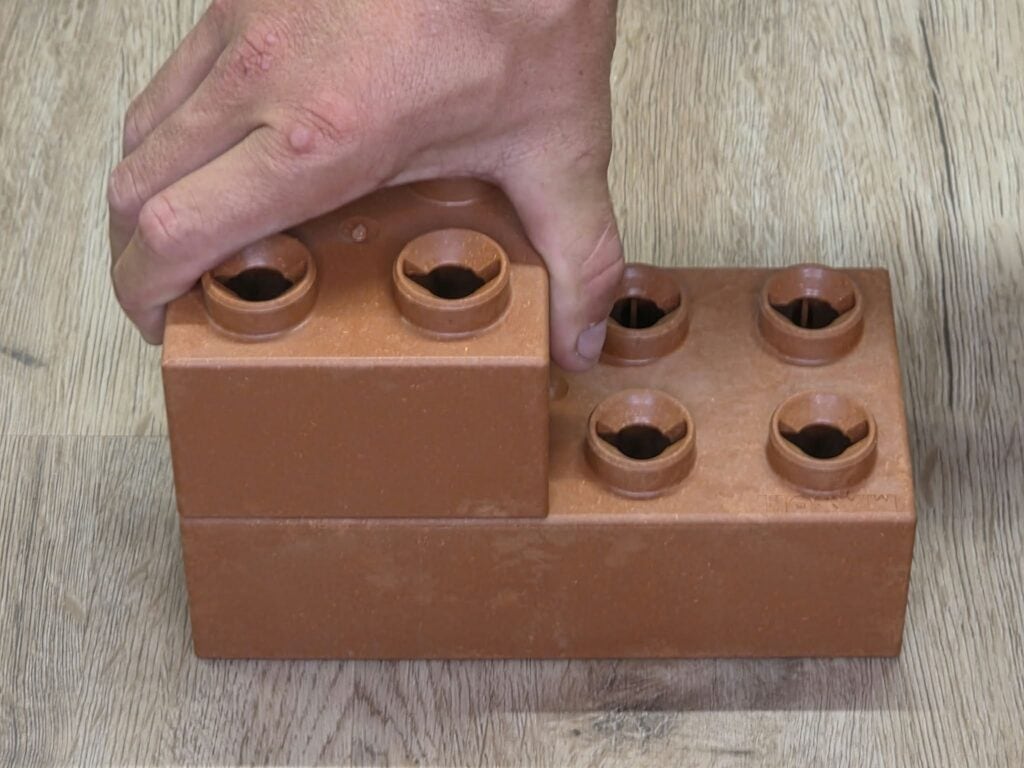

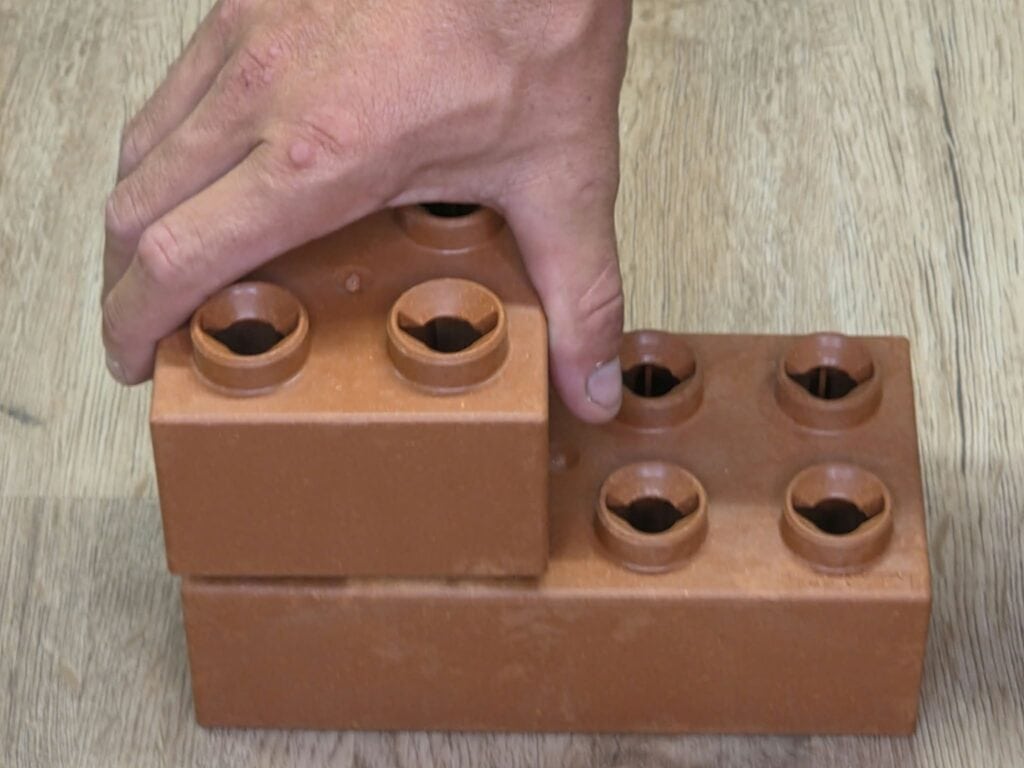

1. Bausteine zusammenstecken

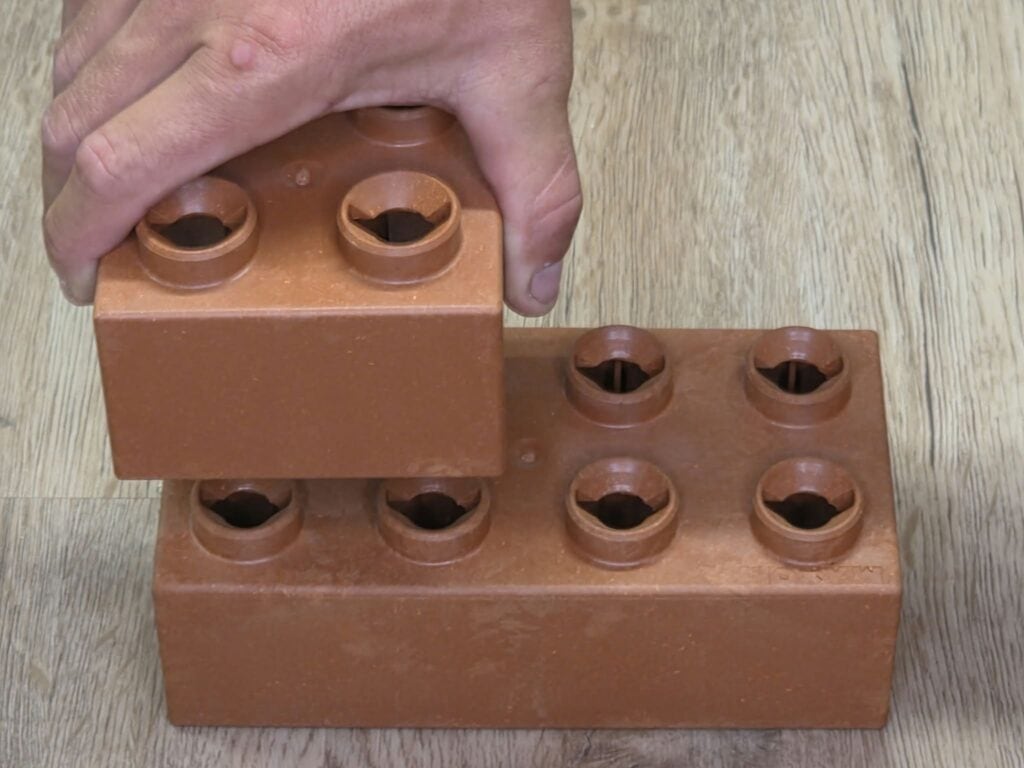

Die gewünschten Bausteine werden aufeinander ausgerichtet, aufgesetzt und vollständig zusammengesteckt.

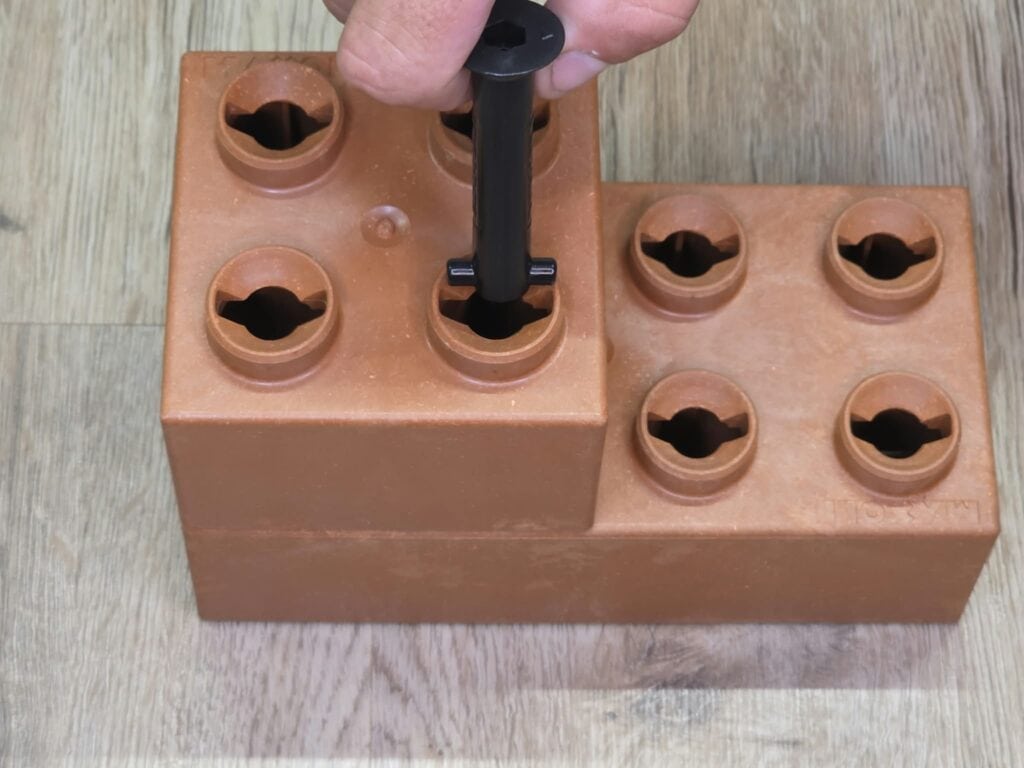

2. Lock ausrichten

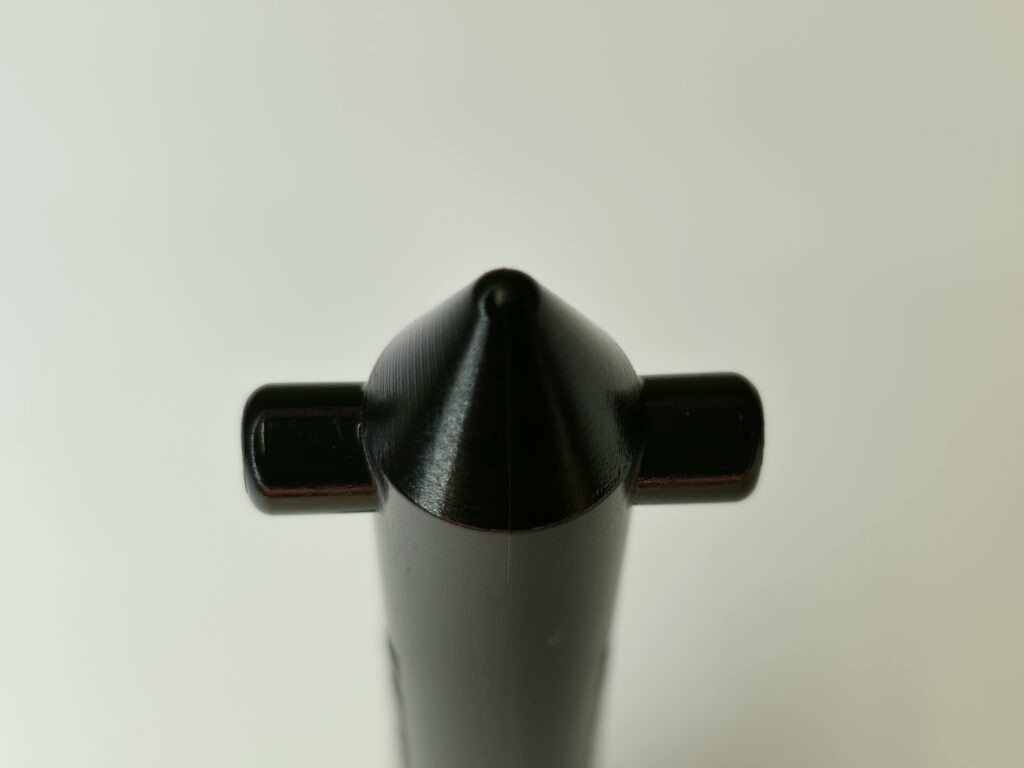

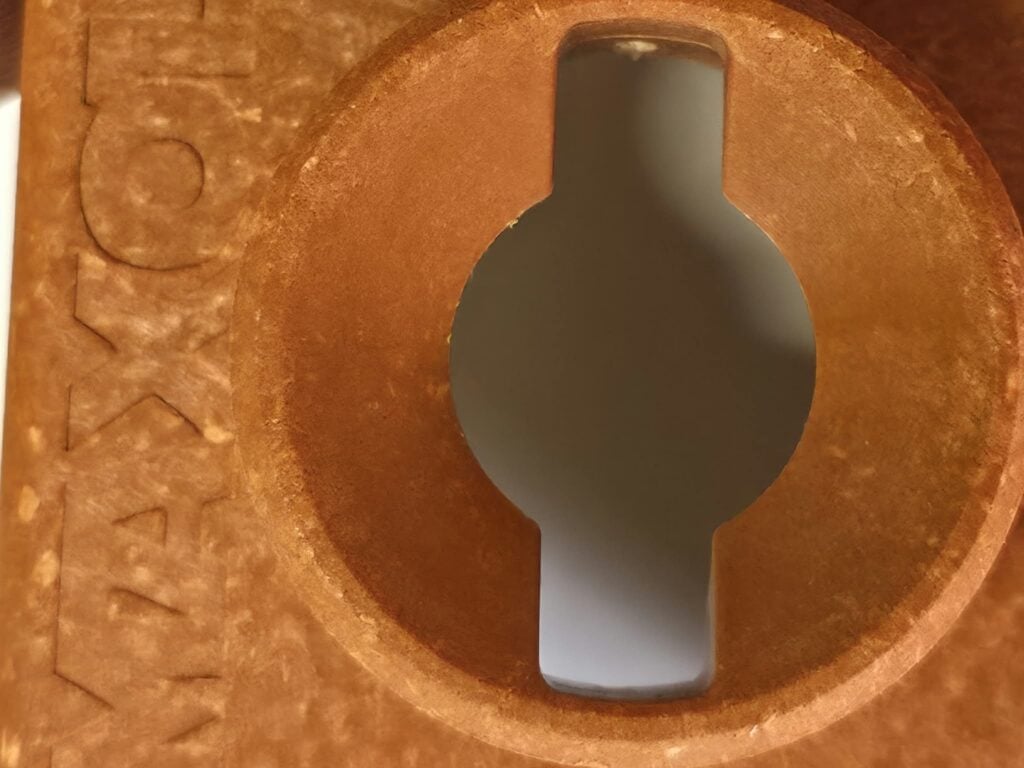

Der Lock wird durch das obere Noppenloch geführt und so ausgerichtet, dass seine Führungselemente mit den Aussparungen des unteren Noppenlochs übereinstimmen.

Wichtig: Die Ausrichtung des Locks richtet sich immer nach dem unteren Noppenloch.

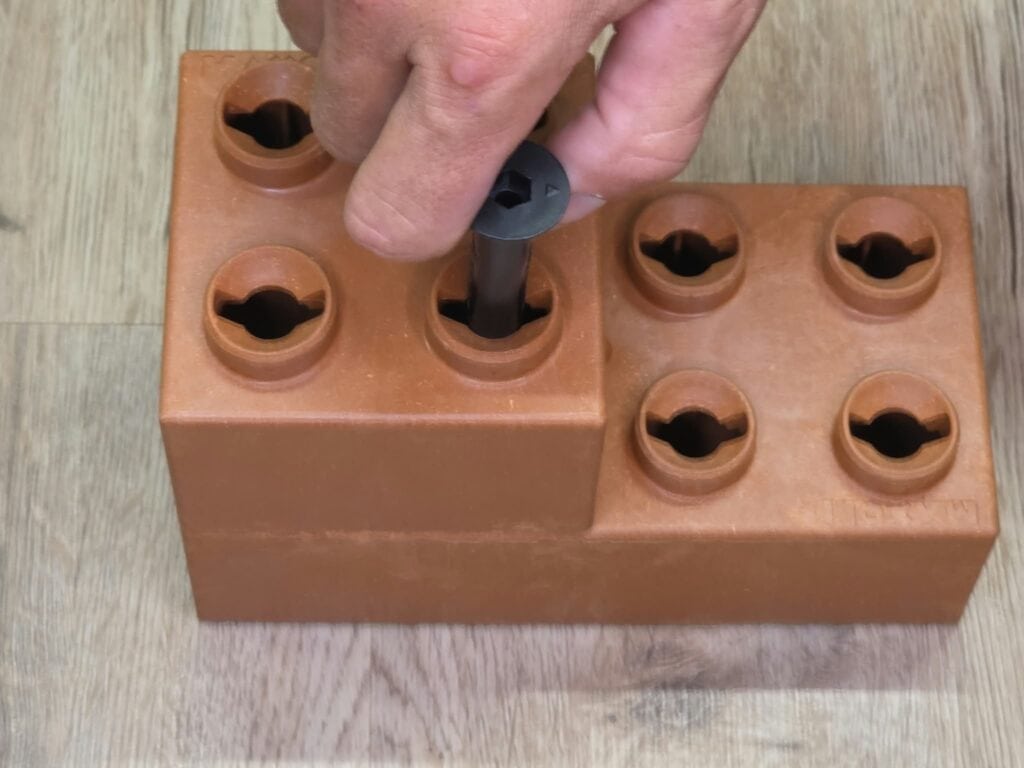

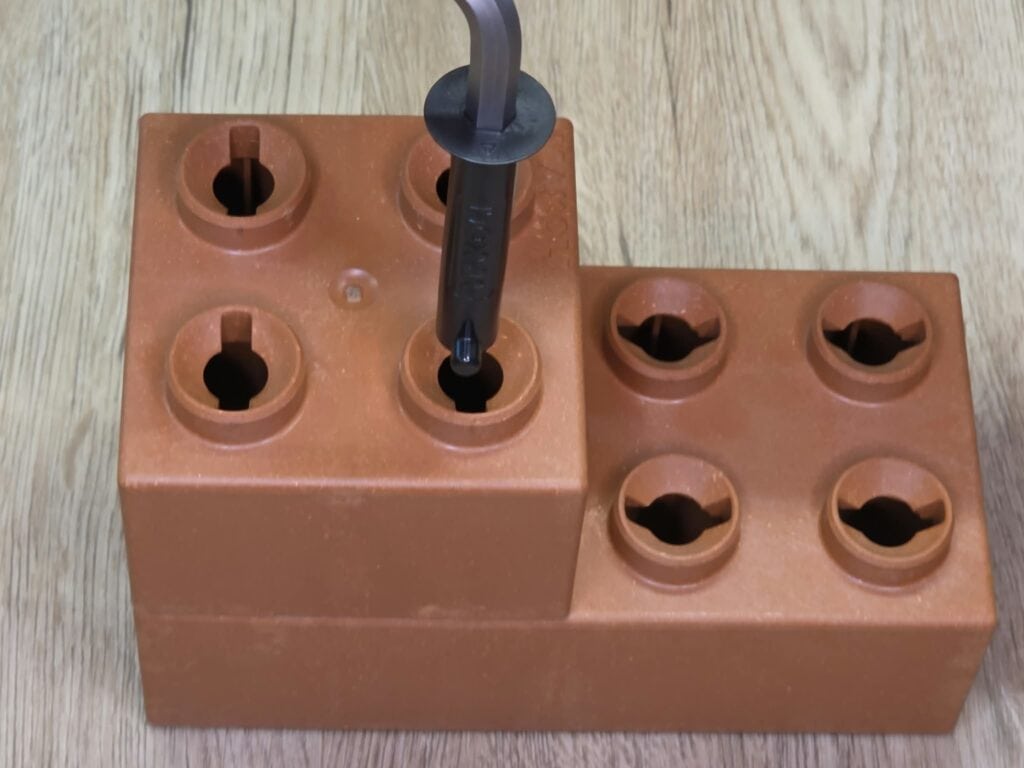

3. Lock einsetzen

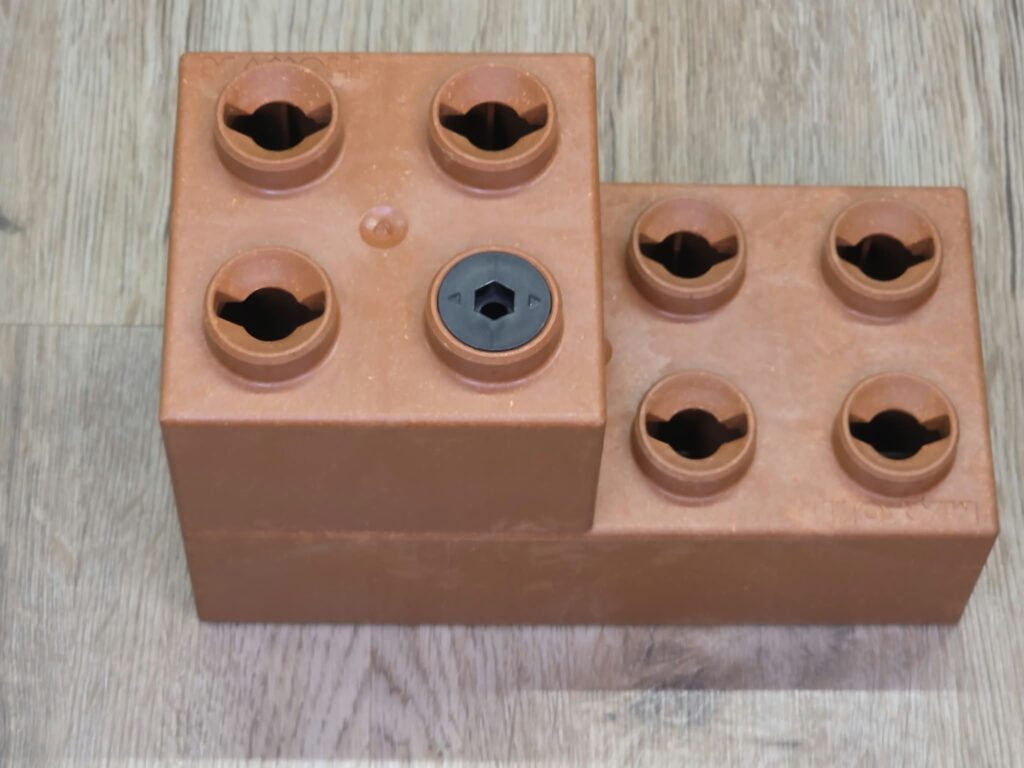

Nachdem der Lock korrekt ausgerichtet ist, wird er weiter nach unten geführt. Die Führungselemente gleiten durch die Aussparungen des unteren Noppenlochs, bis der Lock vollständig sitzt.

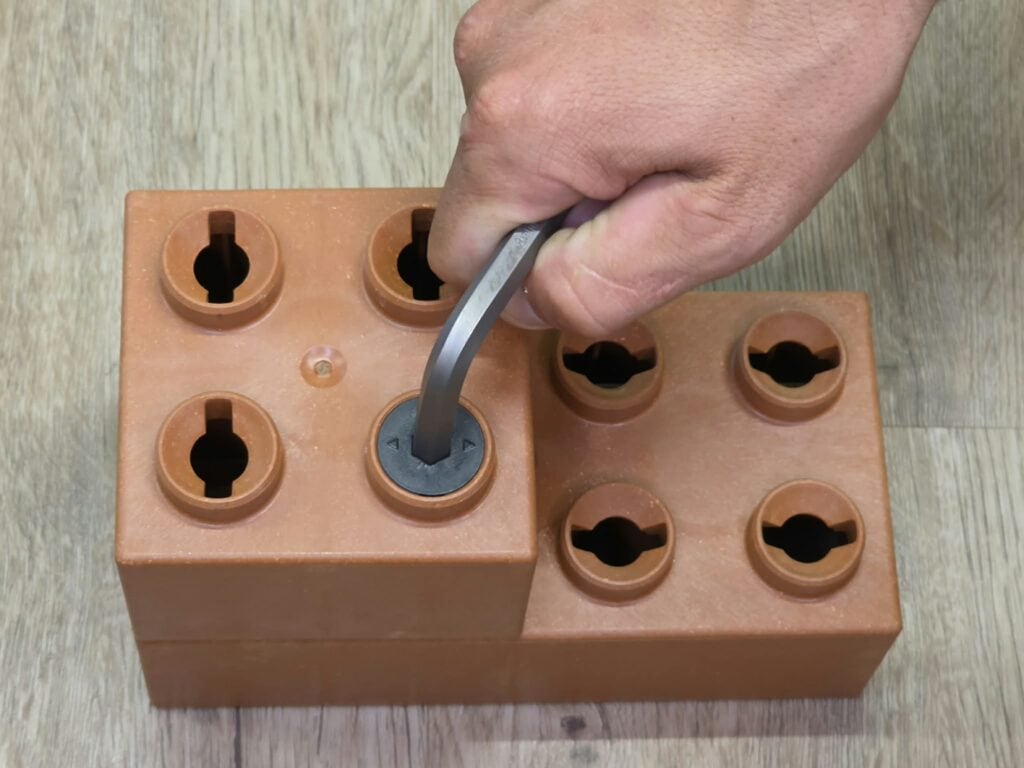

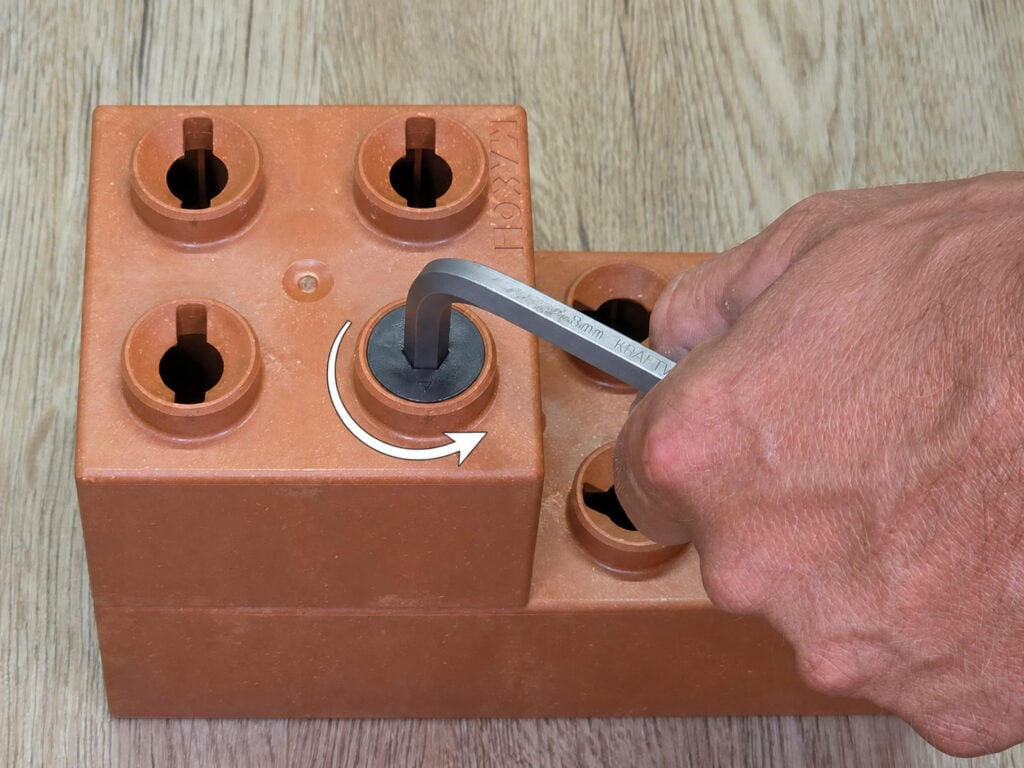

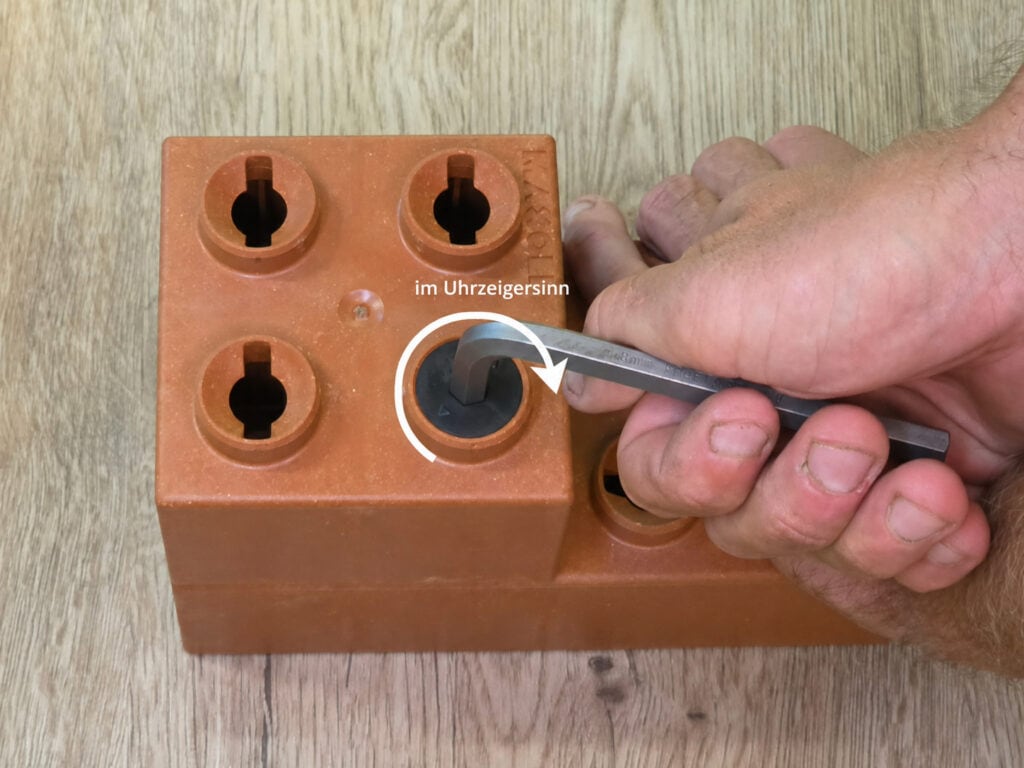

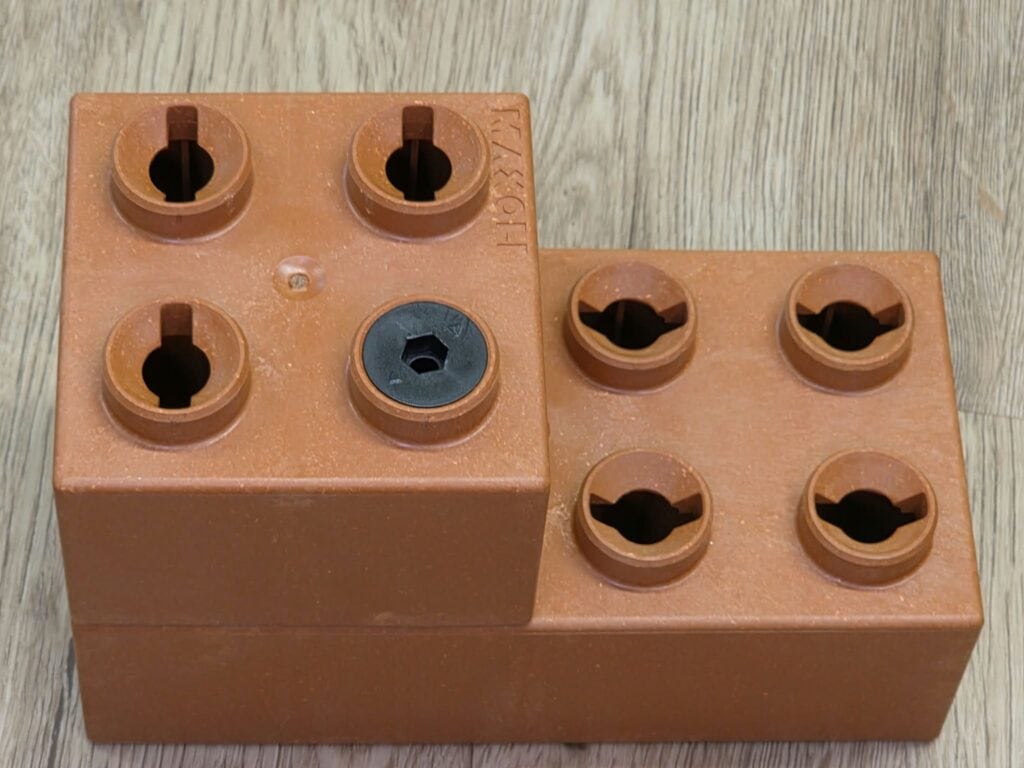

4. Lock verriegeln

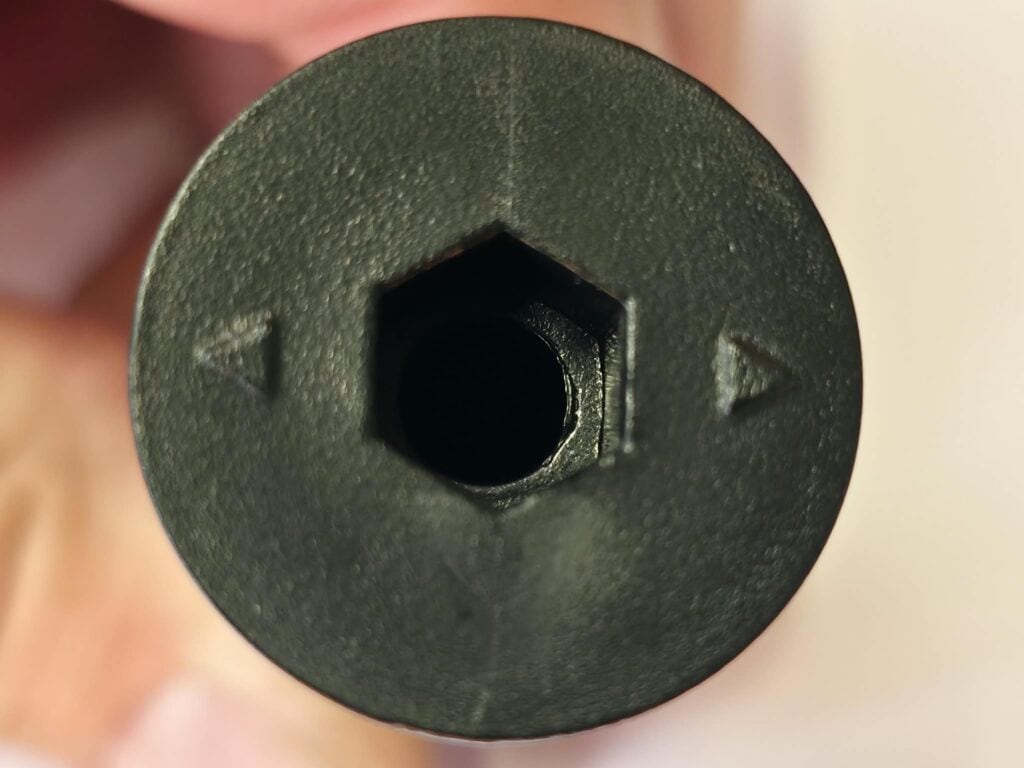

Nachdem der Lock vollständig eingesetzt ist, wird ein 8-mm-Inbusschlüssel in die Aufnahme eingesetzt. Anschliessend wird der Lock im Uhrzeigersinn gedreht, bis er hör- und fühlbar einrastet – bis es „Klick“ macht.

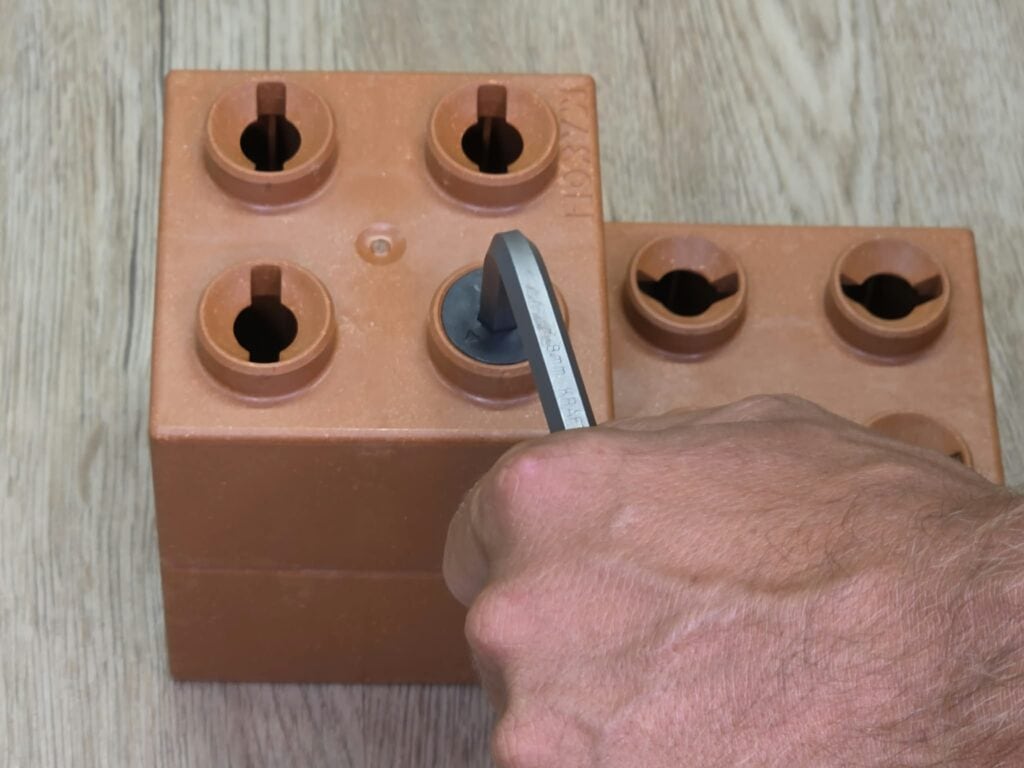

5. Lock wieder lösen

Soll die Konstruktion verändert oder zerlegt werden, kann der Lock jederzeit wieder gelöst werden.

Dazu wird der 8-mm-Inbusschlüssel in die Aufnahme eingesetzt und der Lock gegen den Uhrzeigersinn gedreht, bis die Verriegelung gelöst ist. Anschliessend kann der Lock herausgezogen und die Bausteine voneinander getrennt werden.
